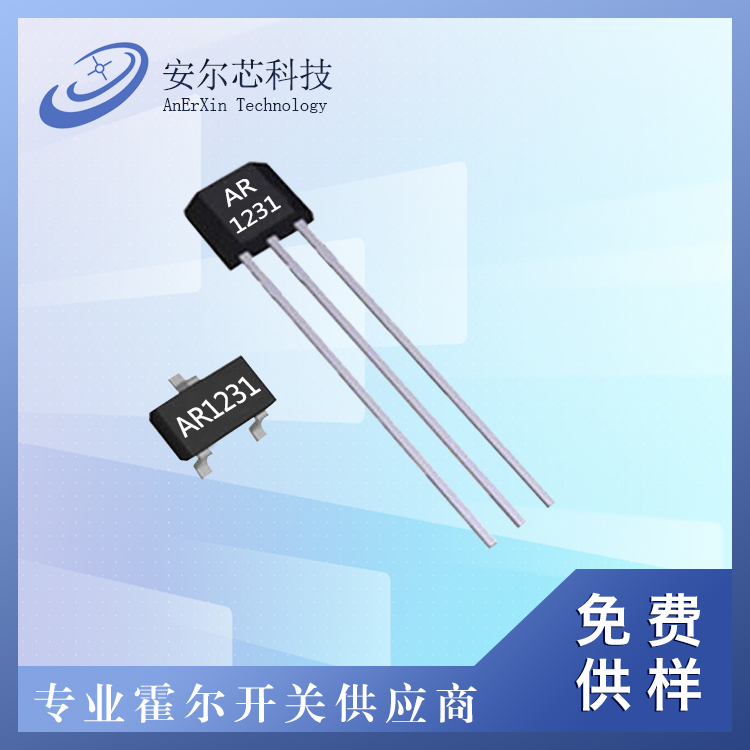

单极感应S极霍尔开关AR1231
AR1231 是一款低功耗霍尔开关传感器，专为空间紧 凑系统和电池电量敏感系统而设计。该芯片可以提供 多种磁场阈值、开关工作频率和封装形式以适配各种 应用。 当施加的S极磁感应强度超过工作点BOP时，芯片输出 低电平，且保持低电平。直到S极磁感应强度低于释 放点BRP时，芯片输出高电平。芯片内置温度补偿电 路，时钟逻辑电路，保证芯片稳定的工作点和开关频 率。芯片可以以极低的电流消耗，提供单S极磁响应。 AR1231可以在1.6V至5.5V的供电电压范围内工作， 并采用标准的SOT-23-3L、SOT-553和TO-92S封装。
1 产品特点 低功耗 - 5Hz版本：1.6uA@1.8V 宽工作电压范围：1.6V~5.5V 典型磁场阈值 - Bop=46Gs Brp=34Gs 单S极磁场检测 CMOS推挽输出 封装：SOT-23-3L SOT-553 TO-92S 工作温度范围：-40℃~85℃ 卓越的ESD性能：HBM 8KV 符合RoHS标准
2 典型应用 笔记本电脑和平板电脑开关检测 TWS耳机、手机 电子锁、阀门位置检测 水表、气表、流量计 非接触式检测
